本方案主要由氣動調節閥、模擬氣動閥門定位器、電－氣轉換器、氣動保位閥、閥位信號返回器等組成。其工作原理如下：

     1、斷氣源：當控制系統氣源故障（失氣）時，用于控制氣源丟失的氣動保位閥自動關閉，將定位器的輸出信號壓力鎖定在氣動調節閥的膜室內，輸出信號壓力與調節閥彈簧產生的反力相平衡，氣動調節閥的閥位保持在故障位置。該保位閥應設定在略低于氣源的最小值時啟動。

     2、斷信號：當控制系統信號故障（失信號）時，電－氣轉換器的輸出信號壓力同步丟失，用于控制信號丟失的氣動保位閥自動關閉，將定位器的輸出信號壓力鎖定在氣動調節閥的膜室內，輸出信號壓力與調節閥彈簧產生的反力相平衡，氣動調節閥的閥位保持在故障位置。該保位閥應設定在略低于輸入信號的最小值時啟動。

     由于本方案沒有電源，故無斷電源保護。

     位置反饋信號由閥位信號返回器給出。

     本方案的優點：無需電源保護，只實現兩斷保護即可，可用于防爆要求嚴格的場合。

     本方案的缺點：斷信號保護時，有極短時的滯后，配用附件較多，安裝、調試比方案（一）復雜一些，閥位反饋需另配閥位信號返回器，在配用手輪的情況下，比較復雜。

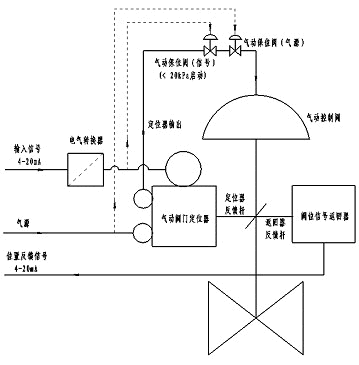

      方案圖
