1 概述

   電站鍋爐給水調節閥用于調節鍋爐給水流量。該閥應具有良好的調節特性和耐用性能，還應操作方便，維修簡單。我國200MW以下火電機組（670t/h鍋爐）大部分是通過給水調節閥來滿足流量調節。這種調節通常采用沖量給水自動調節系統，即鍋爐爐筒的水位、蒸汽流量和給水流量自動控制主給水調節閥開度的3個沖量。只要蒸汽流量和給水流量信號（即輸出信號和輸入信號）準確配合，就可以使水位保持在所需要的范圍以內。

    2 工作原理

   流量自動調節系統原理如圖1所示。介質自給水泵經高壓加熱器、高壓給水總門和主給水調節閥前電動門，將給水流量送到給水調節閥前。而在給水調節閥前可借助于流量變送器測量后，將其標準輸出訊號傳送給調節器，由調節器的輸出電流通過電動執行器作用在給水調節閥上，改變給水流量。流量變送器所發出的訊號，以控制電動執行器的動作，達到控制給水的目的。這種訊號可準確迅速地將閥門調整并控制在一定的開度。當停電或發生其他電氣故障時，也可用手動控制開度，暫時滿足流量變動的供給。

   通過對給水調節閥工作狀況的分析，可知其工作時是頻繁運動的。調節動力是由執行器克服各種阻力后供給的，常用的DKJ型角式電動執行器的結構形式見圖2。執行器的回轉角度α和輸出臂長L決定了閥門的可調行程，輸出扭矩決定閥門的操作力。為保證閥門在頻繁的運動狀態下工作，應隨時克服運動部件與靜止部件之間的摩擦阻力，即閥桿與填料之間的摩擦阻力。隨著大流量機組的應用，給水調節閥的規格加大，開啟閥門所需的操作力也就增大。于是執行器的參數加大。這樣無形之中增加了電廠用電負荷。柔性石墨的使用是降低摩擦阻力的有效措施。

   柔性石墨具有耐高溫，自潤滑，耐化學腐蝕，柔韌性好，回彈性好，對氣體、液體及蒸汽具有良好的不滲透性，對熱和電的傳導有明顯的各向異性等特點，使用壽命長，可延長填料的更換周期，減少維修工作，摩擦系數低。

    3 摩擦力計算

    3.1 密封填料壓緊力

    為保證閥桿密封，必須使填料徑向壓力Px大于介質工作壓力P，即P_x>P。取填料與閥桿之間的摩擦系數為u₁，填料與填料函之間的摩擦系數為u₂。已知柔性石墨對鋼的靜摩擦系數u′=0.05~0.15 （取），石棉填料對鋼的靜摩擦系數u″=0.07~0.43（取）。由u₁和u₂的關系可知，u₂=1.3u₁，由此關系可推出閥桿表面和填料表面上的靜摩擦系數平均值為



    取，則u=0.115。由填料環形部分的受力分析（圖3）得

        （1）

    式中D-- 填料函直徑，m
    dy-- 單元填料厚度，m
    P_y-- 填料承受軸向壓力，N

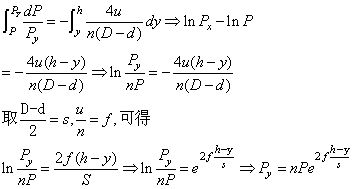

   在填料壓蓋傳遞的力作用下，在填料內產生軸向壓力P_y，由于存在摩擦力，此軸向壓力隨填料的高度而變化，而填料本身的彈性產生徑向壓力P_x，該徑向壓力亦隨高度而變化，所以P_y值應大于P_x值，取P_y=nP_x，式（1）簡化成



    為保證密封性，當y=h時，必須滿足P_x=P，則



   設計給定，n=1.4，u=0.115，P=25MPa，S=0.008m，h=0.065m，當y=0時得壓緊力P_壓為

    P_壓=1.4×25e^1.33=132.3（MPa）

    設計給定，D=0.048m，d=0.032m，則壓緊填料所需的力



    3.2 填料與閥桿之間的摩擦力

    填料與閥桿之間的單元摩擦力dt為



    則摩擦力為



    若用石棉盤根，其摩擦力為
