調節閥與管道串聯系統的總壓差Δps等于管道系統（除調節閥外的全部設備和管道）的壓差ΔpΣ與調節閥的壓差Δpv之和：

       從調節閥的流量方程可知，通過調節閥的流量q與流量系數Kv有關，而流量系數又隨閥門開度而變化。根據調節閥壓差的變化規律，最終可推算出相對流量與相對位移的關系式，即調節閥的工作流量特性。qmax表示管道阻力等于零時調節閥全開流量，q100表示存在管道阻力時調節閥的全開流量，則有：

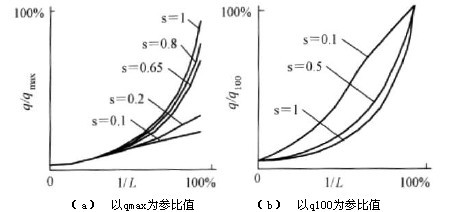

       式中s為系統中閥的壓降比，也稱閥阻比，s值越大，調節閥上的壓差損失越大；s值越小，畸變?cè)絿?yán)重。為了保證調節質量，需選用具有恰當s值和流量特性的調節閥。以理想流量特性為等百分比特性的調節閥為例，可得不同s值時，調節閥的工作特性畸變情況.
