ZSQ氣動單作用執行機構是控制閥門開關的動力源。它與定位器或限位開關、電磁閥配套使用，可實現過程開、關控制。關控制。氣動執行機構采用壓縮空氣作動力源，通過活塞的往復帶動曲臂進行回轉，達到使閥門自動啟閉。特別適用于造紙行業。
ZSQ氣動單作用執行機構結構特點及工作原理

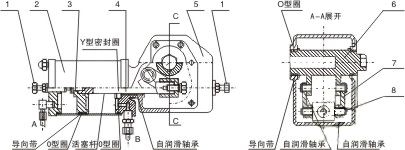

ZSQ氣動單作用執行機構主要有氣缸體、活塞、氣缸軸、箱體、曲臂、連桿等等組成。當壓縮空氣從氣口A進入缸活塞時，使活塞(3)推動活塞桿(4)向右移動，再通過連桿(7)帶動曲臂(6)作逆時針方向旋轉90度；反之當壓縮空氣從氣口B進入氣拒賄活塞時，使活塞(3)推動活塞桿(4)向左移動，再通過連桿(7)帶動曲臂(6)作順時針旋轉90度。可以從兩端調整微量角度(±50),松動螺母擰動調節螺栓(1)調整到所需角度，鎖緊螺母。

ZSQ氣動單作用執行機構；氣動執行機構采用活塞式氣缸及曲臂轉換結構，具有輸出力矩大、體積小，采用全密封防水設計，防護等級高；所有滑動部件采用進口邊界軸承，氟碳導向帶，保持最小摩擦力，并有效地抵搞磨損；箱體采用剛性鑄鋼或鋁合金鏡面氣缸，無油潤滑，摩擦系數小，耐腐蝕，具有超強的耐磨性和可靠性；可選擇旋轉方向順時針旋轉或逆時針旋轉；兩端調節螺絲可調節旋轉角，可調節角度范圍為-5度～＋5度；根據用戶要求可提供單作用彈簧復位執行機構。
