一、ZJHP型氣動單座調節閥的詳細資料：

        ZJHP型氣動單座調節閥(氣動精小型單座調節閥、氣動薄膜單座調節閥)，是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。

二、ZMAM氣動套筒調節閥結構特點：

1．ZJHP型氣動單座調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制(段幅信號)，從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2．ZJHP型氣動單座調節閥按作用模式可分；正作用：氣閉式-常開型(當信號壓力增大時閥位向下位移)，《B型》 反作用：氣開式-常閉型(當信號壓力增大時閥位向上位移)，《K型》
3．氣動單座調節閥為直通單座鑄造球形閥，單座柱塞型閥芯，特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
4．直通低流阻單座為無底蓋頂導向結構，它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大，閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。

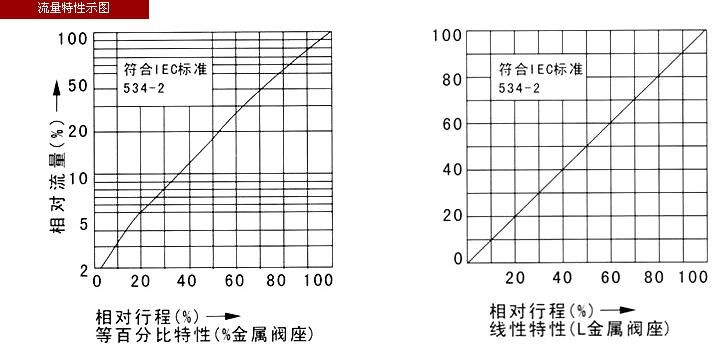

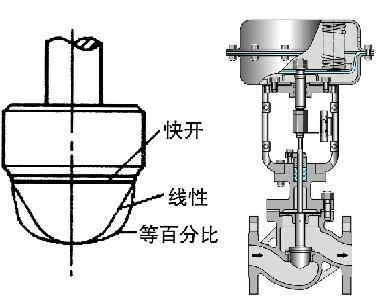

5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比(對數)性、直線性、快開特性。
6．根據使用工況要求，閥芯可設計制作成；軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質)。

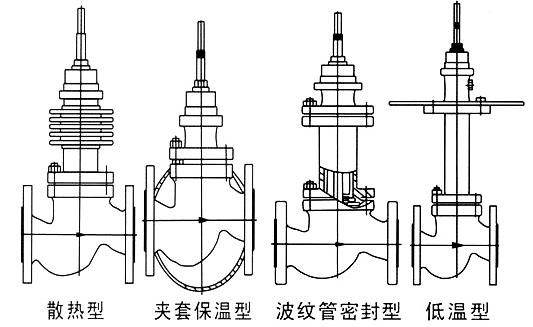

本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；最小閥芯DN6mm。適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。

ZMAM氣動套筒調節閥主要技術參數

ZMAM氣動套筒調節閥產品應用規范

設計制造:GB/T4213、IEC60534
法蘭尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214

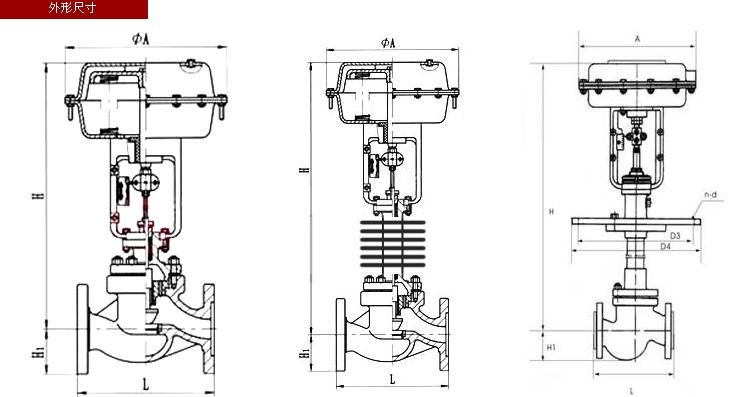

結構長度：GB/T12221、ANSI B16.10、JIS B2002

ZMAM氣動套筒調節閥主要技術參數
