YB43X比例式減壓閥
產品說明
一、YB43X比例式減壓閥產品介紹：
● 運用液壓原理控制調節，結構簡單
● 減壓比例準確，大流量通行
● 既減動壓，也減靜壓
● 運行平穩無噪音、無震動、消減水錘、保護管網
● 適用于任意角度安裝
● 重量輕、體積小、安裝維修方便
二、YB43X比例式減壓閥工作原理：
在進口壓力P1的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。
三、YB43X比例式減壓閥主要性能和零部件：
零件名稱材質
閥體、限位座鑄鐵、不銹鋼、錫青銅
活塞不銹鋼、錫青銅、合金鋁
膠墊丁腈橡膠、三元乙丙
¨O¨型圈硅橡膠、三元乙丙

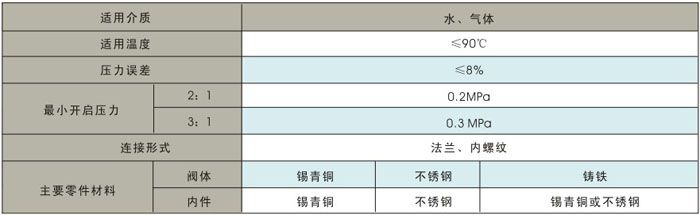

四、YB43X比例式減壓閥主要技術性能：
工作壓力(MPa) 1.0 1.6
強度試驗(MPa) 1.5 2.4
密封試驗(MPa) 1.1 1.76
工作溫度(℃) ≤80、≤150
用途工業、生活給水、空調、采暖及消防系統
● 運用液壓原理控制調節，結構簡單
● 減壓比例準確，大流量通行
● 既減動壓，也減靜壓
● 運行平穩無噪音、無震動、消減水錘、保護管網
● 適用于任意角度安裝
● 重量輕、體積小、安裝維修方便
二、YB43X比例式減壓閥工作原理：
在進口壓力P1的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。
三、YB43X比例式減壓閥主要性能和零部件：
零件名稱材質
閥體、限位座鑄鐵、不銹鋼、錫青銅
活塞不銹鋼、錫青銅、合金鋁
膠墊丁腈橡膠、三元乙丙
¨O¨型圈硅橡膠、三元乙丙
四、YB43X比例式減壓閥主要技術性能：
工作壓力(MPa) 1.0 1.6
強度試驗(MPa) 1.5 2.4
密封試驗(MPa) 1.1 1.76
工作溫度(℃) ≤80、≤150
用途工業、生活給水、空調、采暖及消防系統

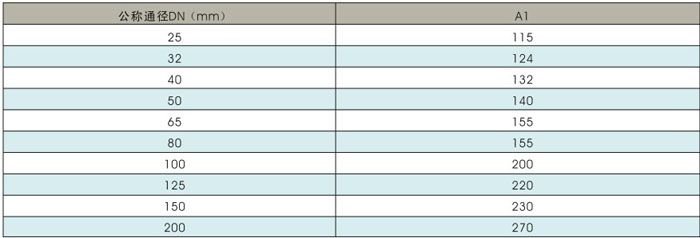

五、結構圖紙、尺寸及重量表

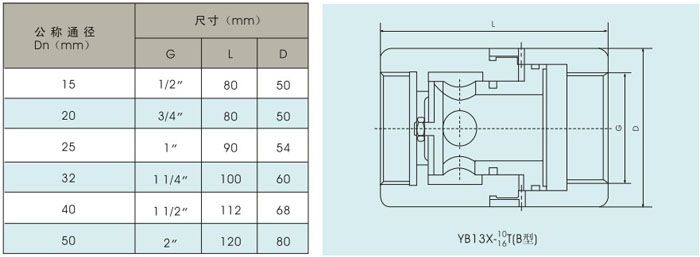

YB13X-10T、YB13X-16T、 YB13X-10B、 YB13X-16B結構圖紙及尺寸表如下：
注:法蘭標準符合國家相關標準要求或按用戶要求制造。
